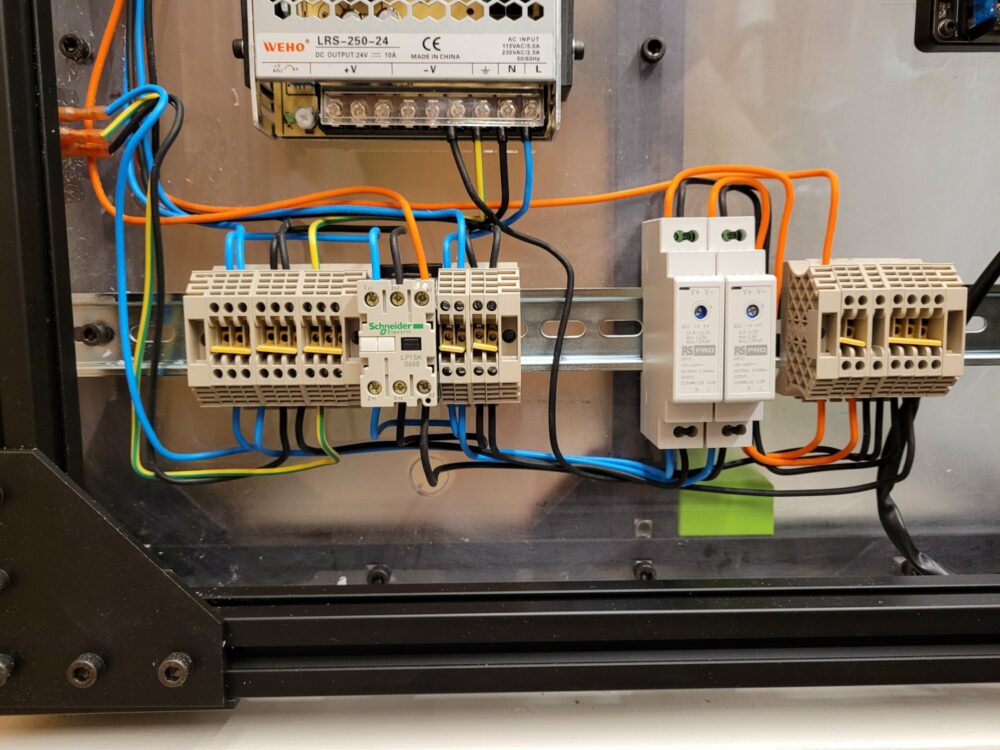

Har skrudd sammen det meste av 230v anlegget nå. Jeg er ganske fornøyd. Bruker rekkeklemmer for å holde orden på ting. Kunne hatt kabelkanaler over og under, men det fikk jeg ikke tak i. Men det funker nok ganske bra uten og. Stripper sammen buntene litt, så holder de seg ganske stabile.

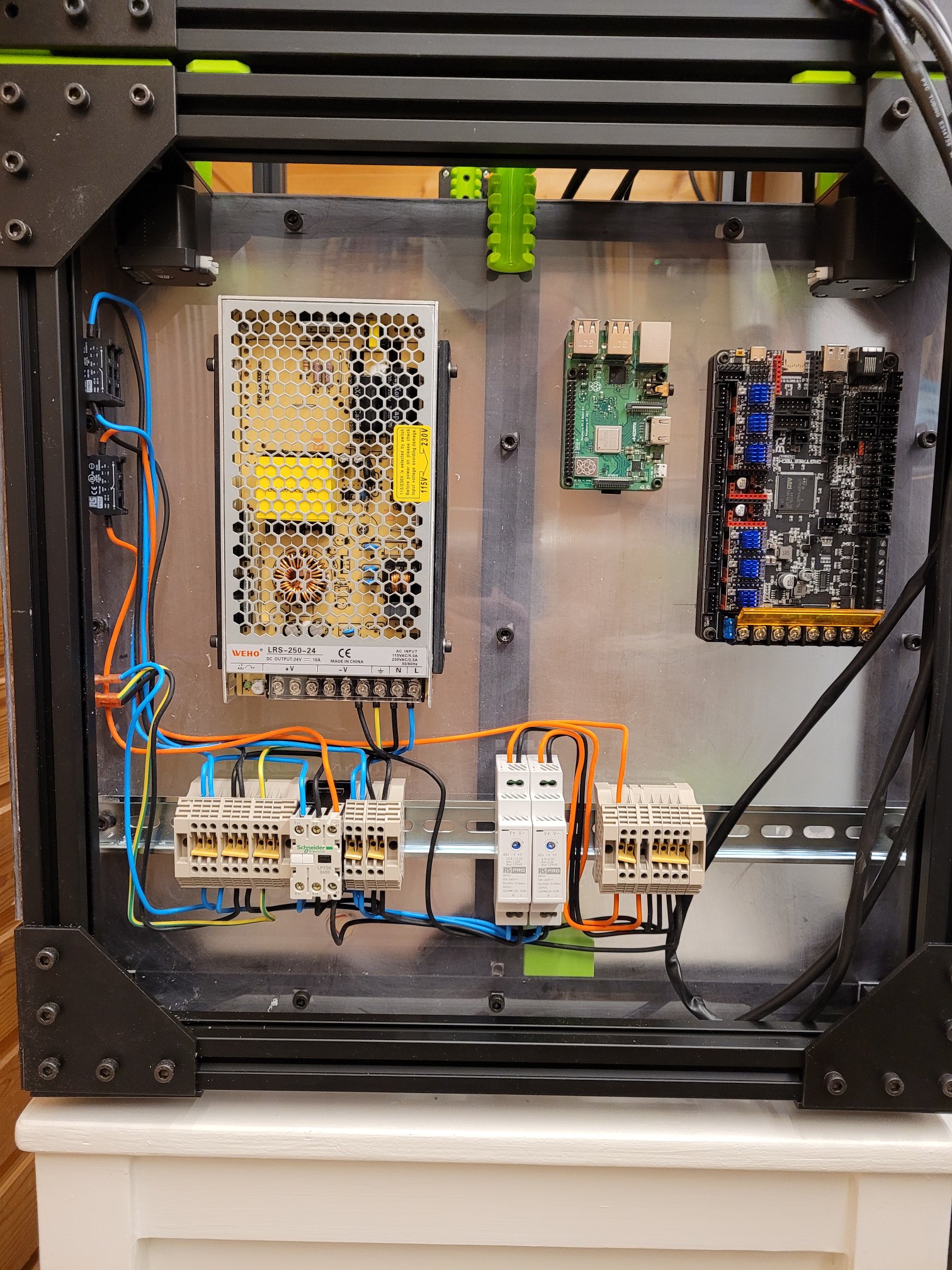

Opplegget er at 230v står på til 5v trafo hele tiden. Den skal drive RaspberryPi. Dette blir kun slått av med hovedbryter/EMO-knapp som jeg ikke har installert ennå. Alt det andre ligger etter en kontaktor som jeg skrur av og på med impulsknapper. Denne kontaktoren skal etter hvert også kunne kuttes av en røykvarsler slik at alle varmeelement skrus av ved tilløp til brann. På innsiden av kontaktoren er det 12v til lys og røykvarsler, 24V til selve printeren samt 230v AC til oppvarmet byggeplaner.

Jenny og jeg har jobbet hardt i dag og skrudd sammen hele printeren. Det som mangler nå er alt det elektriske, samt innkapsling. Det siste innbefatter et lokk på toppen som stikker ca 20cm opp over nåværende topp, og lexanplater rund baut. Men det blir nok en stund til vi får se fortsettelsen. Mye dugnader o.l de neste par ukene.

Har nettopp engasjert ungene til å skru sammen en 300mm versjon av Ratrig Vcore 3.

Inntrykket så langt er at dette er et fantastisk bra byggesett. Delene passer sammen og instruksen er bra. Det var litt utfordring med å få alt til å bli rett. Det er lett å sette ting i spenn når man skal bolte sammen en kube med braketter og t-mutttere. Måtte bruke et par timer med å løsne og stramme skruer til alt ble rett. Men ungene skrudde som helter og syntes det var gøy.

Mer i morgen
