12V røykdetektor med rele. Denne lager ikke lyd i det hele tatt, men når den slår ut flipper releet. Dette har jeg koblet inn i kretsen til kontaktoren slik at hele systemet slår seg av hvis det begynner å ryke. Det som er spennende er om jeg får mange falske positiver pga partikler fra smeltet plast. I så fall skal jeg koble på en liten vifte som trekker ut luft så det ikke kan akkumulerer seg over tid. En brann lager så mye røyk at det uansett vil slå ut.

Da er alt det viktige ferdig i det elektriske opplegget. Nå er der kun et par vifter jeg skal montere, men det haster ikke. Og nå bør den være ganske brannsikker også.

Også er det et panel til på baksiden som skal dekke over det elektriske. Av sikkerhetsmessige grunner.

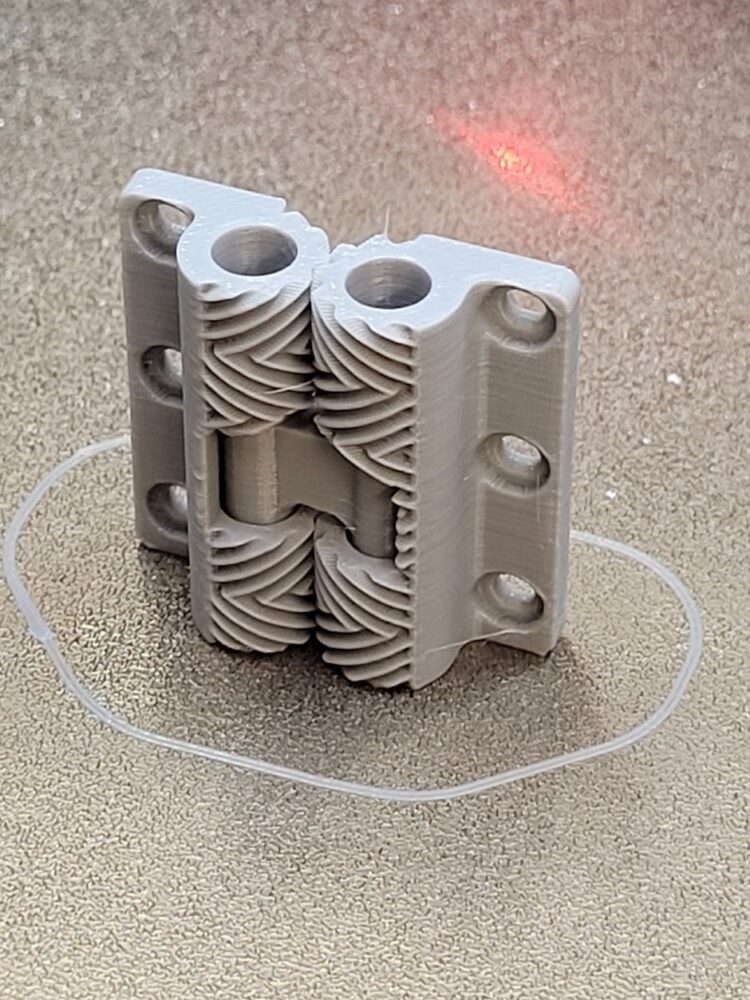

Denne ble rett og slett nesten for bra. Den er ca 3cm høy, og delene hadde ikke satt seg sammen i det hele tatt.

Nå begynner det å likne på noe. Jeg har fått på alle paneler rundt om. Det eneste jeg ikke har satt på ennå er et panel på baksiden som skal dekke til det elektriske. Jeg har ikke helt bestemt meg for hvordan dette skal se ut.

Det største som har skjedd siden sist er at jeg har lagt inn et ekstra rele som styres av RaspberryPi. Dette releet blir aktivert som det siste som skjer ved en «shutdown». Det vil si at Linux kan stenge ned kontrollert, og så aktivere dette releet. Videre blir hovedkontaktoren styrt av dette releet, som når det aktiveres bryter kretsen til spolen på kontaktoren. Det medfører at spenningen til hele systemet kuttes. Nå har jeg også koblet om slik at 5V til RPi kuttes av kontaktoren. I tillegg har jeg koblet om knappen som skrur strømmen av slik at den går inn på en RPi GPIO pinne. Denne pinnen er satt opp slik at det sendes en shutdown kommando til Linux-kjernen når den aktiveres. Alt dette vil si at jeg kan stenge ned systemet trygt ved å trykke på knappen. Slipper problemer med at filsystemet blir korrupt eller noe slikt. Det vil også si at jeg kan stenge ned strømmen via web-grensesnittet, eller enda bedre, jeg kan legge inn en shutdown kommando i slutten av G-koden slik at maskinen skrur seg av når den er ferdig med et program.

Hva gjenstår?

• Panel / dør som dekker det elektriske
• Vifte som kjøler stepper-driverne
• Vifte som trekker luft ut av kabinettet på toppen (saktegående som som blåser gjennom et HEPA filter)
• Røykdetektor som er koblet inn i kretsen som kan stenge ned strømmen på hele maskinen.
• EMO bryter som kutter alt, også spenning inn til kontaktoren.
• Montere filament-sensor

Så langt har jeg ikke et eneste print som har feilet, men så har jeg også bare brukt PLA. Forventer litt mer problemer når jeg går løs på mer utfordrende plast. Men, ganske nylig har Spaghetti Detective byttet navn til Obico, og så har de sluppet støtte for Klipper/Mainsail kontroller.

Obico er en sky-tjeneste som følger med på printet og kan avbryte det hvis den detekterer en feilprint. Man setter opp en videostrøm som viser print-bed. Serveren kjører en slags AI som analyserer videostrømmen og kan kontrollere printeren. Hvis den detekterer en feil, så pauser den printet, og sender et varsel. Dette koster litt penger hver måned, men hvis man ikke vil det, så er all software open source. Obico støtter installasjon på flere platformer med relativt beskjeden maskinvare. En bonus er at man får tilgang til både videostrøm, og enkle kontroller via app eller nettleser fra hvorsomhelst.

Har ikke fått gjort så mye i det siste, men testet nok et print her forleden.

Dette er en sånn print in place sak med bevegelige deler som printes ferdig montert. Det fungerte som bare det. Perfekt resultat.

Vel…… jeg er meget fornøyd. Grå PLA fra Clas, ingen tuning av printeren. Standard innstillinger i SuprSlicer. Tut og kjør.

I hvertfall første utgave. Det er mer som skal legges til etter hvert, slik som lys, røykvarsler og kanskje et kamera, men enn så lenge er den klar til å brukes. Tror jeg da. Alle motorer snurrer som de skal, viftene går som forventet, både hot-end og byggeplate har varme, og alt ser bra ut.

Sånn ser det ut bak der nå. Det er stort sett ganske ryddig, spesielt alt av 230V. Det er en rød ledning som henger litt på skrå over, og det skal den få lov til. Det er termistoren til byggeplata, og ledningen var litt for kort. Orker ikke å skjøte den 5cm. I tillegg henger det en løs hvit ledning ned som etter hvert skal bli til belysning inne i kammeret.

Jeg gjorde én premietabbe helt til slutt i dag. Nede til høyre ser du et solid state relé. Jeg klarte å sette dette opp ned. Ikke noen krise i seg selv, men det medførte også at jeg koblet feil. det vil da si at jeg koblet 24V styresignal inn på 230V terminalene, og 230V inn på styre-terminalene. Det reléet slapp ut den magiske røyken, og er ikke mer. Heldigvis hadde jeg ved en feiltakelse bestilt en ekstra. Dette var selvfølgelig det aller siste jeg gjorde. Alt hadde gått helt smertefritt fram til da, så jeg var nesten litt bekymret for at jeg ikke skulle gjøre noen bommerter.

Neste trinn blir å printe noe. Eller kanskje jeg må kalibrer noen PID-kontrollere aller først.
