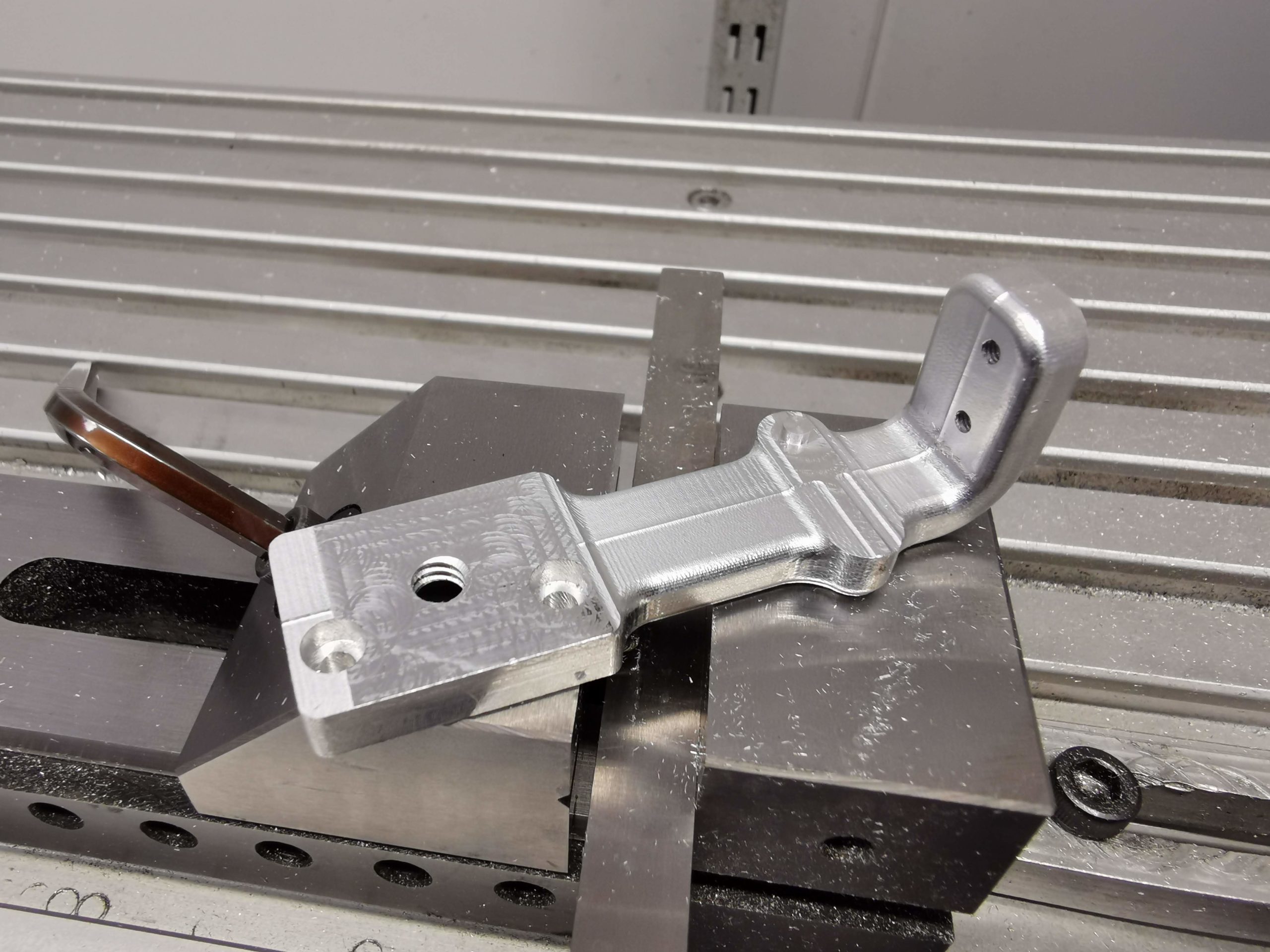

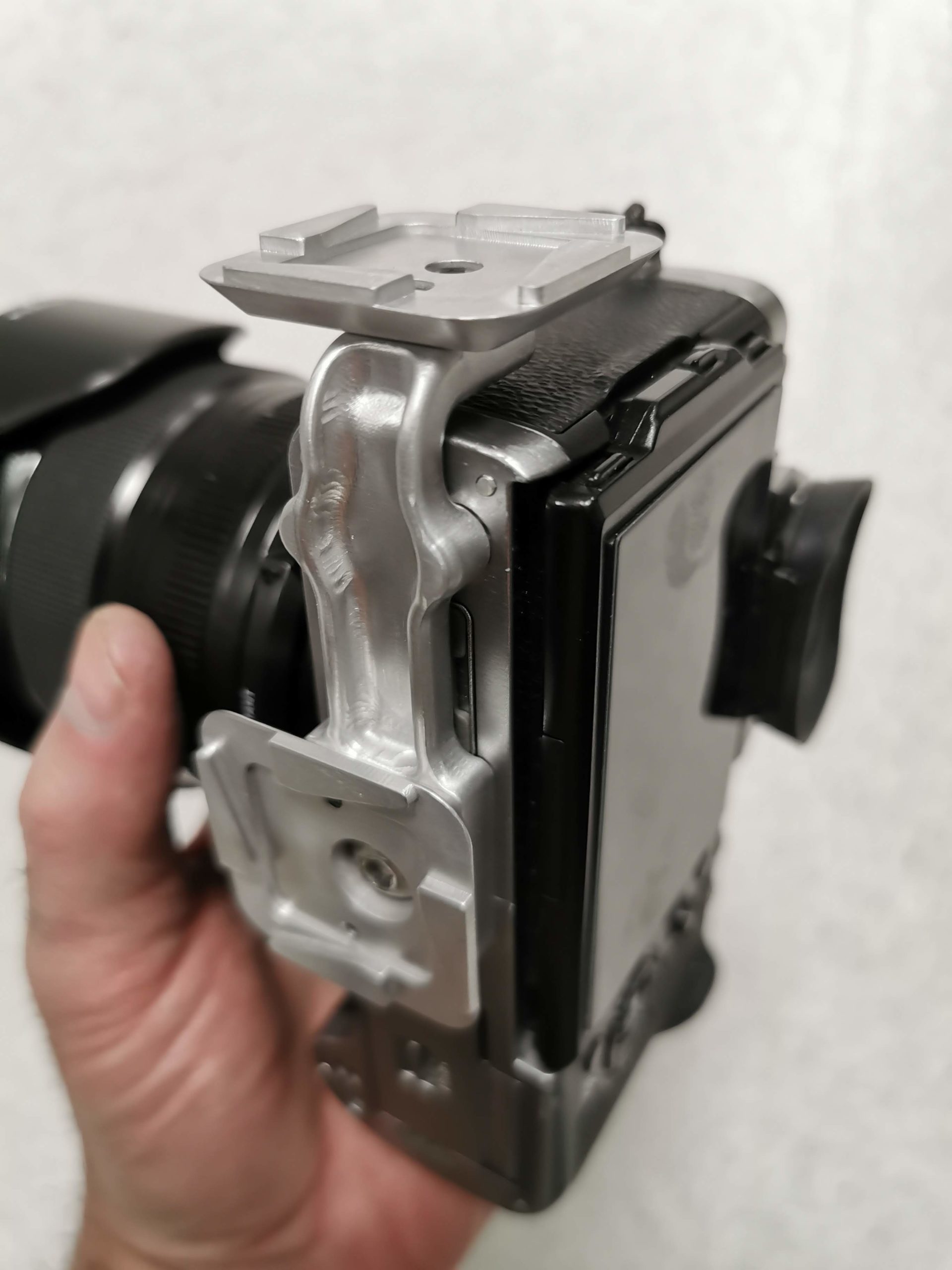

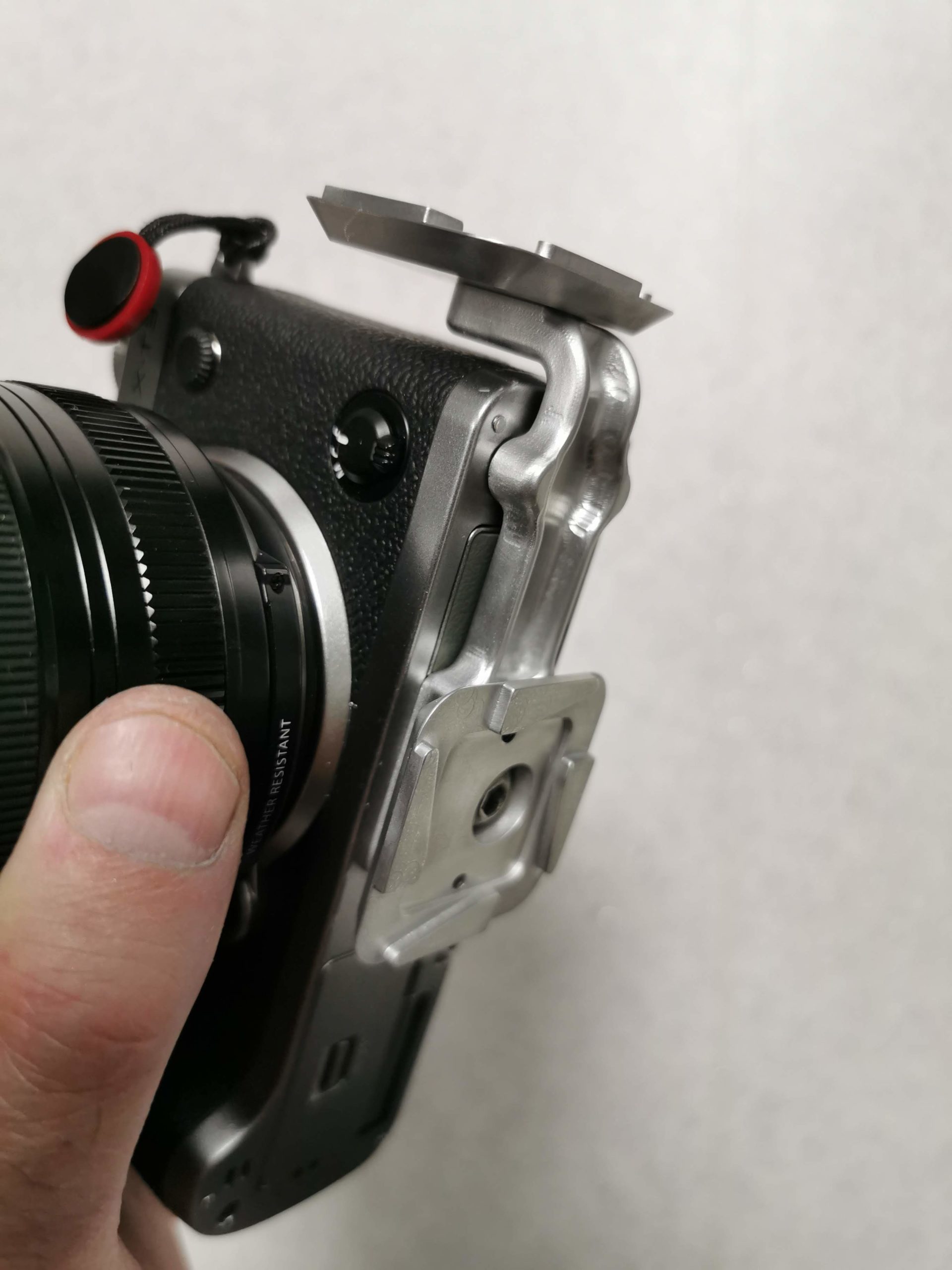

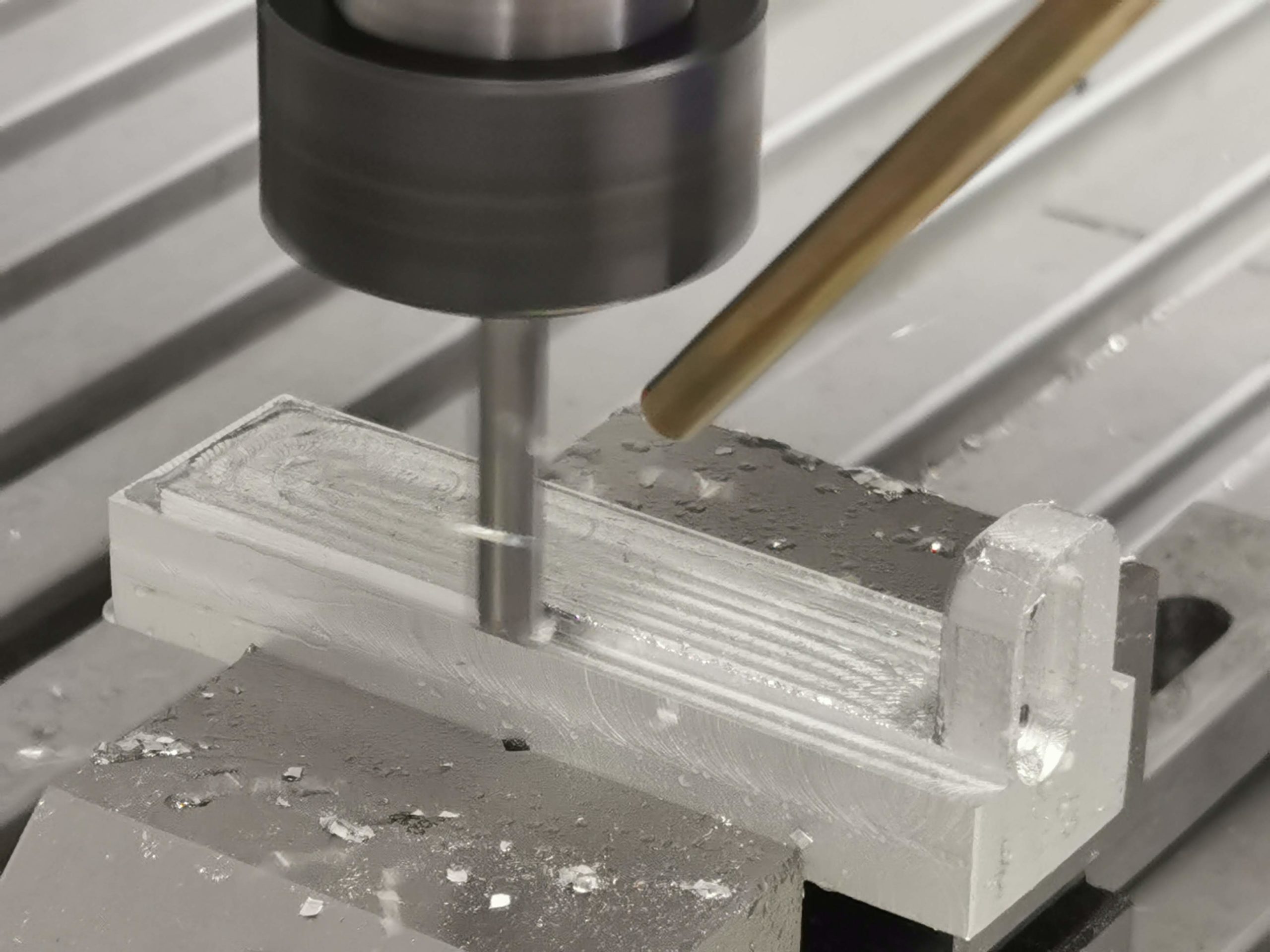

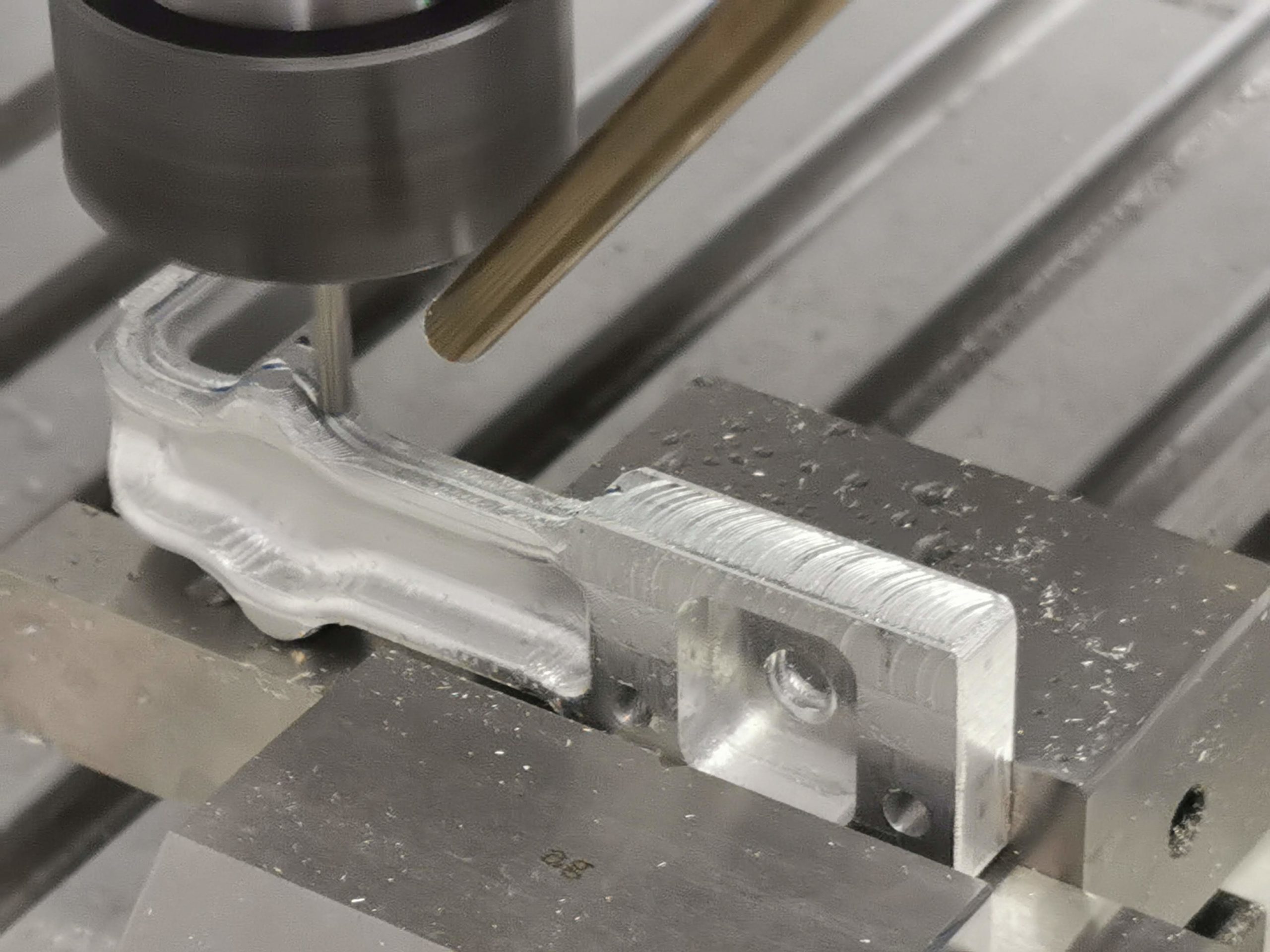

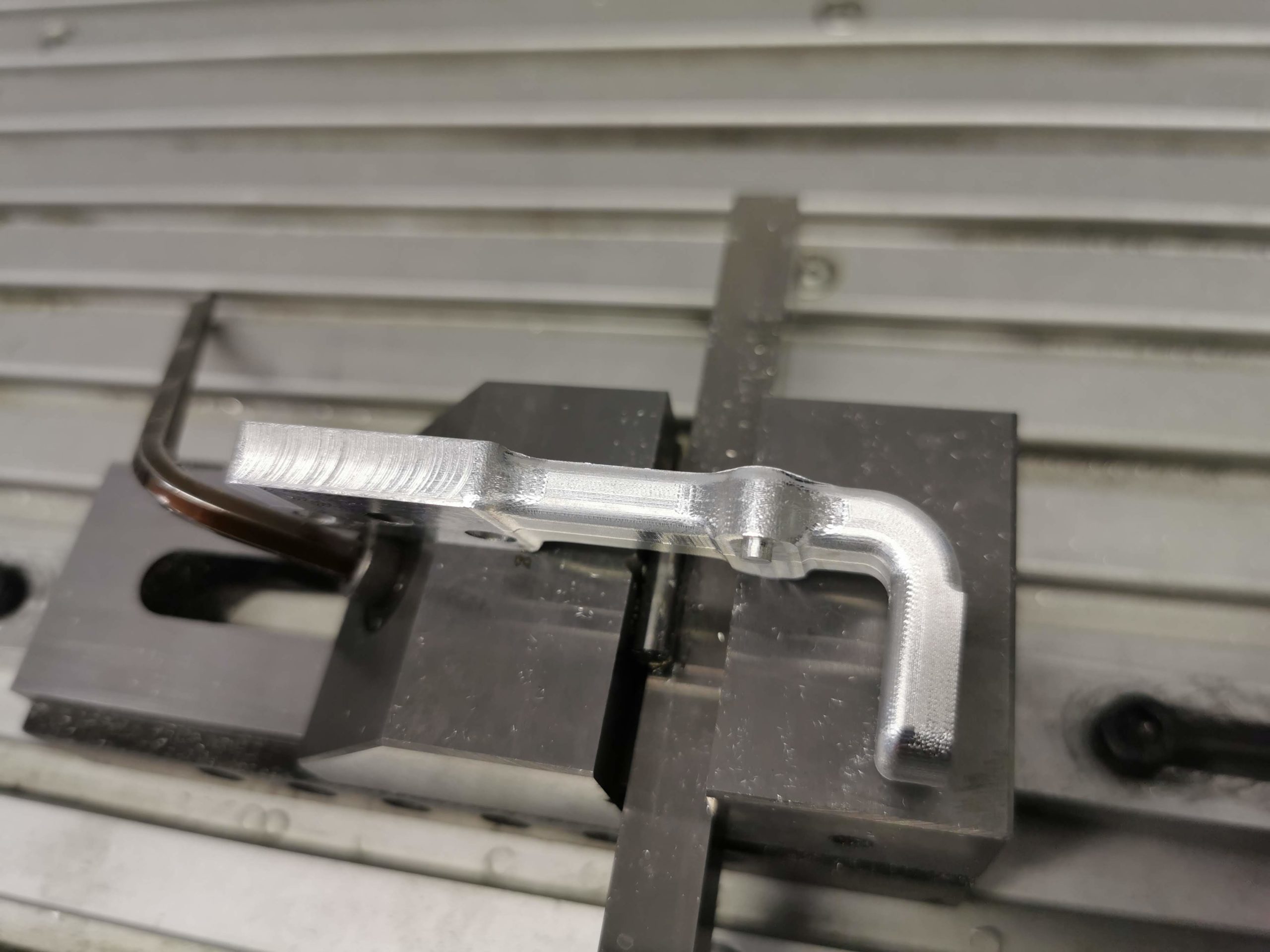

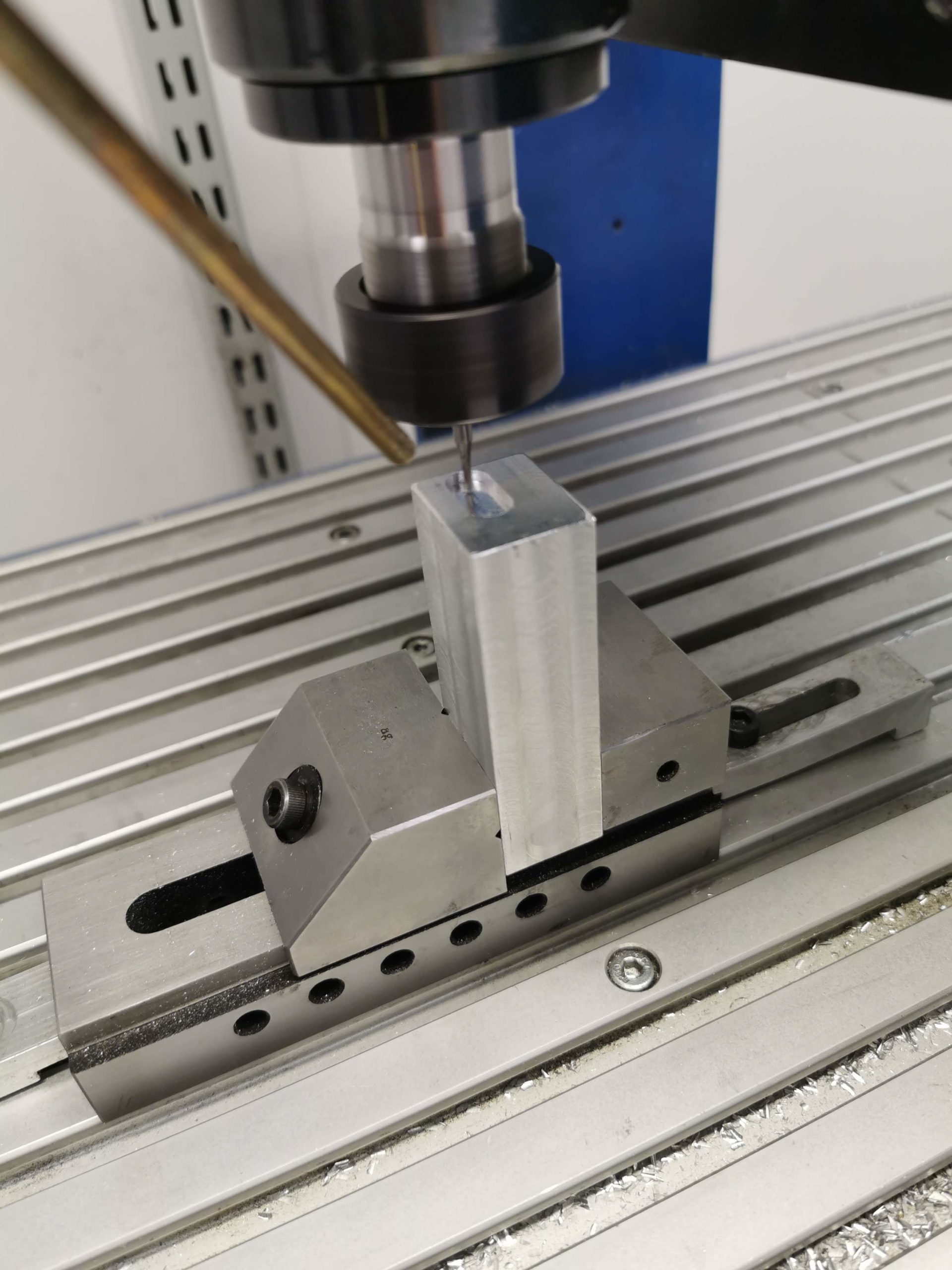

Da har jeg laget min hittil mest kompliserte aluminiumsdel på CNC-fresen. Det er en Arca-Swiss kompatibel hurtigkoblingsplate for kamerastativ, og den er laget i tre deler. De to kvadratiske platene, som er selve koblingsplatene, er de enkleste. Disse ble kun maskinert fra to sider, og det er kun en 45 graders skårkant rundt. Den kompliserte er den l-formede delen som holder alt sammen. Her har jeg gått helt ut, og laget masse avrundede kanter og former. Det som gjør den komplisert er at jeg maskinerer den fra 5 sider, med 11 separate operasjoner. Det vil i praksis si at jeg må spenne den opp ortogonalt med maskinaksene 5 ganger, og måle opp en referanse 11 ganger med en nøyaktighet på bedre enn 3-4 hundredeler.

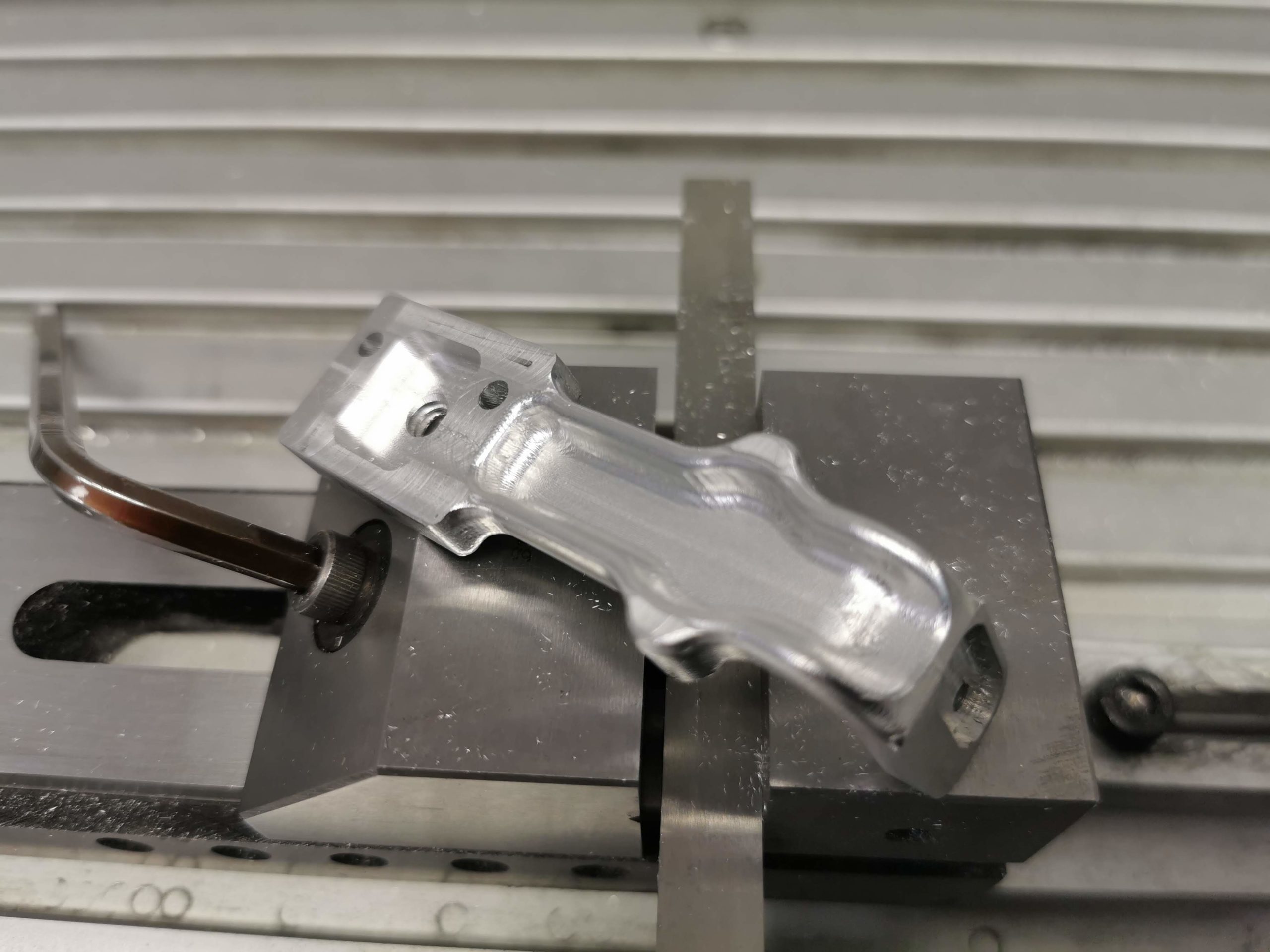

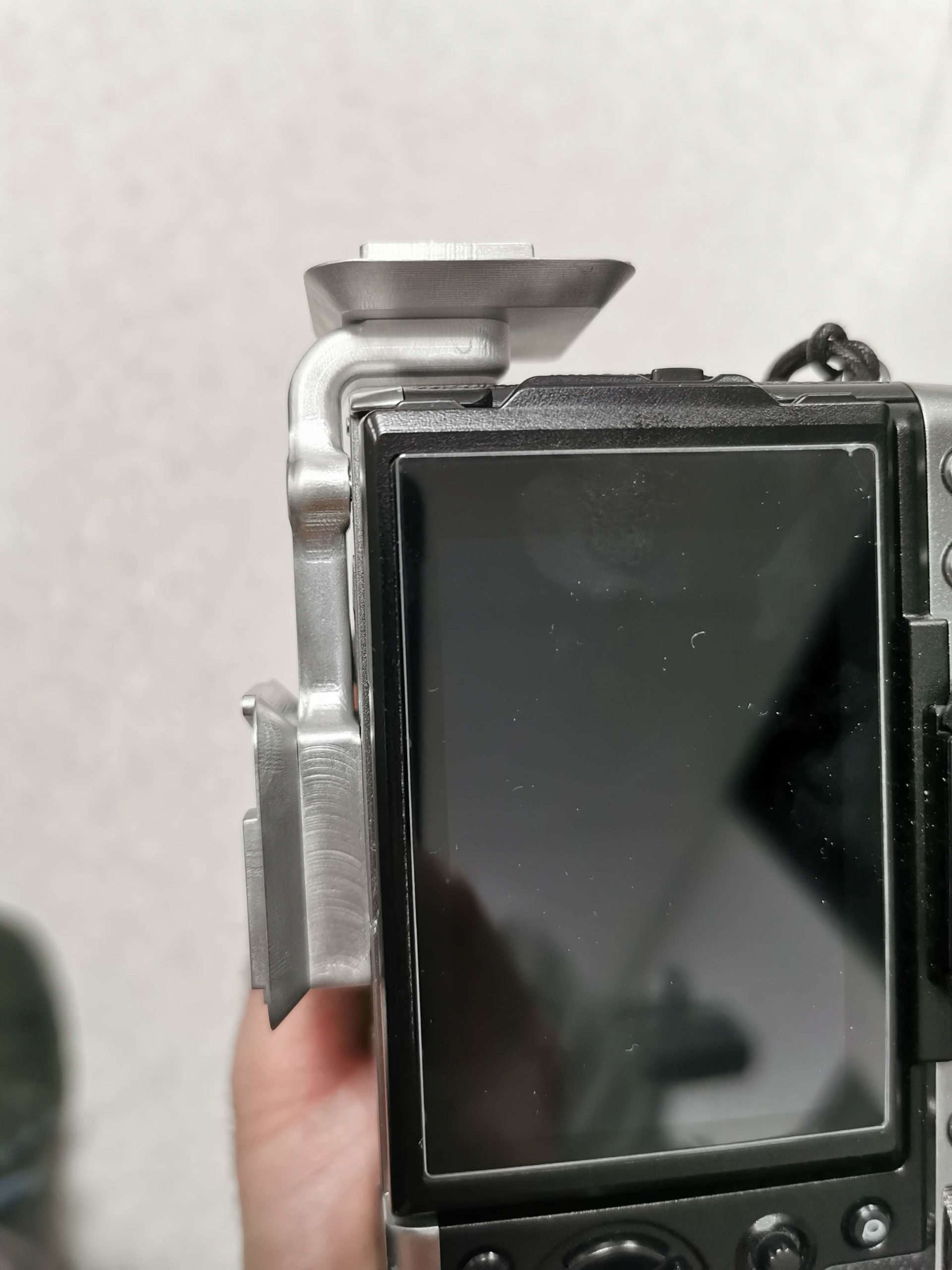

Det ble noen småglipper her og der, som vises på bildene, men de ble kun kosmetiske. Og til alt hell ble alle de kosmetiske tabbene plassert slik at de ligger inn mot kameraet, og dermed ikke vises.

Hvorfor laget jeg denne. Vel man kan kjøpe slike for mellom 300kr og 2500kr, men…. De billige passer dårlig på kameraet. De dyre er .. dyre. Og ingen var akkurat som jeg ville ha den. Dessuten var det drabelig morsomt.

Hele greia ble designet i Fusion360, så også CAM. Jeg printet den ut i plast først for å sjekke at jeg hadde tegnet noe som passet sammen, og så var det i gang med å lage spon.
